依据IEC 61643-1:1998-02标准，与下一级电涌保护器配合使用，可以单相，多相进行保护，最大能承受80KA（8/20）模块结构组成，安装更方便、保护水平更好，可附加远程遥讯系统，组成声光报警。

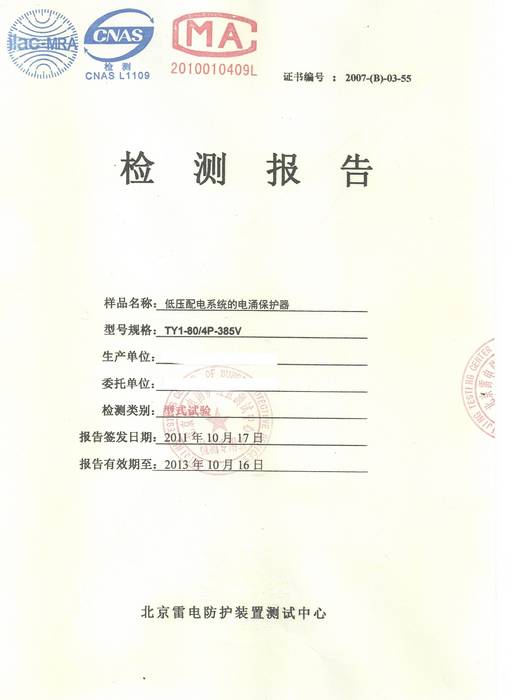

TY1-80系列是一种单极、大通流量压敏型电涌保护器，专为保护低压电气装置免遭由开关动作、雷击及电磁脉冲所产生的电涌危害而设计，产品模块化，标准35mm导轨安装，方便安装与维护。采用高能压敏元件和先进防雷技术精心制作，具有电涌泄放能力大、电压保护水平低、响应速度快、无续流等特点;本产品通过北京雷电装置检测中心型式试验，并于北京气象系统备案。
产品特 点：
◎ 内置多级热脱扣装置，为供电网络正常运行提供可靠保护
◎ 电压保护水平低、响应速度快、无续流
◎ 故障指示窗口，采用红色警示色标提示用户保护器已出现故障
◎ 压敏型高能电涌保护器，最大可承受峰值为80～160kA的8/20us脉冲波
◎ 附加可选的遥信报警端子，提供远程故障监控功能
产品应用
应用于LPZ0A与LPZ1区界面的相线L、中性线N与保护线PE之间以及相线L和中性线N之间的等电位连接，安装在220/380V低压供电系统的电网进线处或总配电盘中，它可用于保护单相网络(用2个B100)，也可用于保护三相网络(4个或3个B100);B100还可配合NPE-B100专用模块构成“1+1”或“3+1”模式使用，对TT、IT、TN-S、TN-C和TN-C-S供电系统提供雷击或电涌过电压保护。
要进一步减少电涌和雷击的危害，还应在下游的LPZ1与LPZ2界面(如分配电盘)处安装II级TPS C40过电压保护器。
产品安装
电源相线(L)、零线(N)分别接入电涌保护器相应接线端子，保证牢固及可靠，将电涌保护器接地端与电气连接。
